Applicazioni:

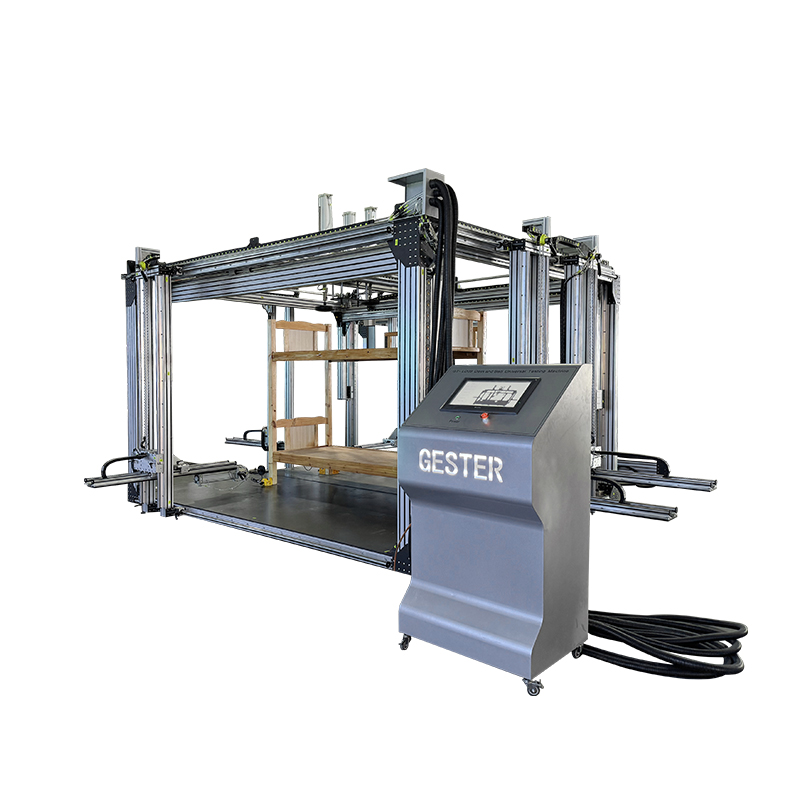

QuestoMacchina per testare i mobiliÈ progettato per valutare l'integrità strutturale e la durabilità di tavoli, scrivanie, letti, culle e sedie. Supporta modalità di test complete come test di carico statico orizzontale/verticale, valutazioni della resistenza agli urti e simulazioni di durabilità a lungo termine.
|
Standard
|
Tabilitàe DesksUnità di deposito
|
EN1730-2012 Sezione 6.2, 6.3, 6.4, 6.5, 6.6, 7.2, 7.3 ,
BS EN 15372-2016 Prova1, Prova2,Prova3,Prova5, Prova6,Prova8,Prova10,
AS NZS 4610.3-1999 Allegato B, D, E, G, N, P, R
AS NZS 4442-1997 Allegato A, B, H, J
EN527-3, EN581-3,
GB/T 10357.1,
Norma ISO 7170, Sezioni 6.2.2, 6.4.1, 7.5.2
BS4875-7(corrispondente conISO7170)
|
|
Sedie e sgabelli
|
EN 1728-2012 Sezione 6.4, 6.5, 6.7, 6.12, 6.15, 6.16, 6.17,6.24, 7.3, 7.4, 7.9, 8.2, 8.4.1, 8.5, 8.8
EN581-2-2015(corrispondente alla norma EN1728-2012),
EN1335-3 -2009 Sezione 7.2.1, 7.2.2, 7.3.1
EN 1729-2-2012 Sezione 5.3.2, 5.3.3, 5.3.5, 5.3.6, 5.3.7
EN 16139-2013(corrispondente alla norma EN1728-2012)
ISO 7173-1989 Sezione 7.1, 7.2, 7.3, 7.5, 7.6, 7.7, 7.8, 7.10
BS5459-2-2000 Sezione A5.15.2
BS5459-2-2000 Sezione A5.2,
GB/T 10357.3 -2013 Sezione 4.3,6.4,4.7,4.8,4.10,4.11,6.9
|
|
Letto
|
EN 1725-2023 Sezione 6.6 TEST 1,2,3,4,5,6,7,8,12
EN 747-2 Ssezione5.4,5.5,5.6.1,5.7,5.8
ISO198833-2018Sezione 6.2,6.3.1,6.3.2,6.4.1,6.4.2,6.4.3,6.5.1,6.5.2,6.6
|
Dettagli
-
Robusto e leggero: telaio in alluminio industriale per una maggiore stabilità.
-
Controllo di precisione: feedback di forza in tempo reale tramite valvole SMC.
-
Test flessibili: cilindri regolabili e piastre modulari.
-
Facile da usare: interfaccia PLC intuitiva e registrazione automatica dei dati.
-
Multifunzionale: supporta operazioni congiunte/indipendenti per simulazioni complesse.
-
Compatto ma potente, semplifica il controllo qualità per i produttori di mobili.
Macchina universale per prove su mobiliSpecifiche principali
|
Modalità di controllo
|
controllo PLC
|
|
La lunghezza massima del campione
|
3 metri
|
|
Sensore di forza
|
2,5 kN
|
|
Modalità di controllo
|
PLC+TTouch screen + sistema GESTER
|
|
Dmetodo di arrampicata
|
Cilindro AIRTAC: 8 pezzi
Valvola proporzionale elettrica SMC, 7 pezzi
|
|
fornitura d'aria
|
≥0,6 MPa
|
|
Alimentazione elettrica
|
CA 220 V 50 Hz/60Hz
|
|
MacchinaDdimensioni
|
5980 × 5680X3940mm (L×W×H)
|
|
Pesi della macchina
|
3000 kg
|
|
StandardAccessori
|
5 set
|
Dispositivo di carico orizzontale
|
|
2 impostatoS
|
Dispositivo di carico verticale
|
|
1 set
|
Dispositivo di impatto
|
|
2 pezzi
|
Tappetino di carico per sedile GT-LB01-2
|
|
2 pezzi
|
GT-LB01-3 Cuscinetto di carico per sedile più piccolo
|
|
2 pezzi
|
GT-LB01-4 Tappetino di carico posteriore
|
|
7 pezzi
|
GT-LB01-5 Piattaforma di carico locale
|
|
1 set
|
Dispositivo di impatto per sedile GT-LB01-6
|
|
1 set(350 libbre)
|
Dispositivo di impatto a sacco GT-LB01-11 BIFMA
|
|
7 pezzi
|
Sensore di forza
|
|
7 pezzi
|
Elettrico Pproporzionale vAlve
|
|
1 set
|
Motore
|
|
8 pezzi
|
Tappi
|
|
OpzionaleUNaccessori
|
1 impostato
|
Modello del punto di carico GT-LB01-1A
|
|
1 impostato
|
Martello a percussione GT-LB01-7
|
|
2 impostatoS
|
GT-LA25 Massa di prova del letto a castello
|
|
4 pezzi
|
Piastra di carico da 75 mm*75 mm
|
|
1 set
|
Peso sovrapposto del disco da 100 kg
|
|
1 pz
|
Piattaforma di carico Φ300MM
|
|
1 pz
|
Piattaforma di carico Φ400MM
|
|
1 set
|
GT-MA12B Compressore d'aria
|

|
